Особенности:

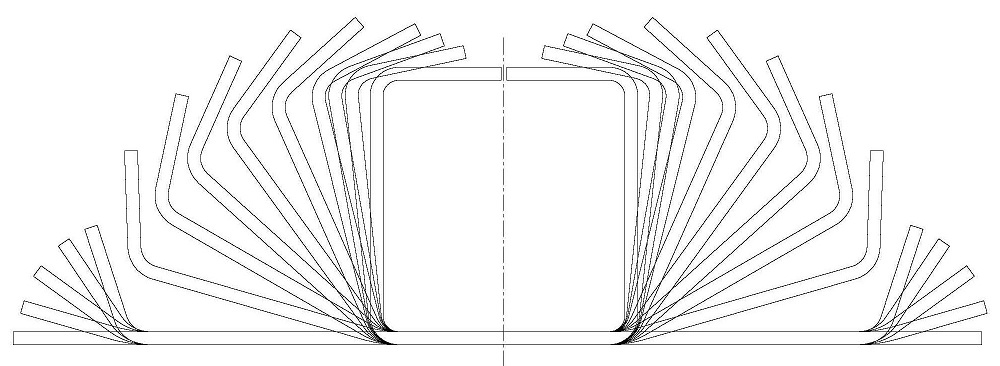

Линия для производства сварных стальных труб квадратной и прямоугольной формы - это специальное оборудование для производства квадратных и прямоугольных стальных труб. В этом оборудовании используется технология комбинированного формования с многоточечным изгибом. Один комплект пресс-форм может производить квадратные и прямоугольные трубы всех размеров. По сравнению с традиционной технологией продукция будет иметь хороший внешний вид, хороший угол обзора; использовать один комплект пресс-форм, можно сократить стоимость машины, сократить время настройки пресс-формы; уменьшите сопротивление формованию, уменьшите износ пресс-формы, уменьшите нагрузку на использование энергии.
Процесс:
Сырье (рулонная лента) ---- Рулоноразматыватели ---- Демпферный ролик + Прижимной ролл + Правильная машина ---- Сварщик ножниц и стыковой сварки ---- Горизонтальный накопительный конвейер ---- Формовка (прямое формование до формы квадрата в прямоугольник) ---- ВЧ-сварка ---- Царапание ---- Охлаждение ---- Калибровка ---- Выпрямление ---- Резка ---- Run-out
Конфигурация машины:
| Модель | Сырье: бb≤580Mpa, бs≤350Mpa низкоуглеродистая и легированная сталь ≤X80 |
Формовочная скорость (м/мин) |
|||
| Характеристики квадратной и прямоугольной трубы | Технические характеристики круглой трубы | ||||
| Диапазон диаметров(mm) | Диапазон толщины(mm) | Диапазон диаметров(mm) | Диапазон толщины(mm) | ||
| RT100×5 | 40×40~100×100 | 2.0~5.0 | Ф50~Ф140 | 2.0~5.0 | 10~60 |
| RT160×6 | 60×60~160×160 | 2.0~6.0 | Ф60~Ф165 | 2.0~6.0 | 10~50 |
| RT200×8 | 80×80~200×200 | 3.0~8.0 | Ф108~Ф219 | 3.0~8.0 | 10~35 |
| RT250×10 | 100×100~250×250 | 3.0~10.0 | Ф114~Ф273 | 3.0~10.0 | 10~35 |
| RT300×12.7 | 150×150~300×300 | 4.0~12.7 | Ф165~Ф377 | 4.0~12.7 | 6~30 |
| RT400×16 | 200×200~400×400 | 6.0~16.0 | Ф219~Ф508 | 6.0~16.0 | 6~20 |
| RT500×18 | 300×300~500×500 | 8.0~18.0 | Ф325~Ф610 | 8.0~18.0 | 6~20 |
