Особенности:

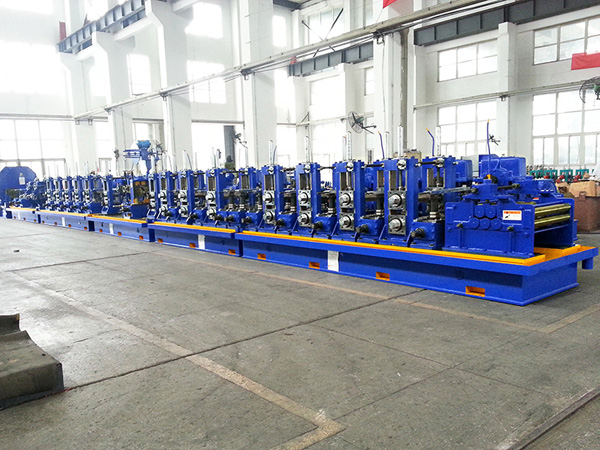

Линия по производству высокочастотных труб RT115,165-серия машин для изготовления труб с продольным швом из стальных полос определенной ширины. Она начинается с тем, что размотать и сгладить стальной рулон щели в стальных полос. Потом будем вставить плоскую стальную сталь в машину формирования и ролик машины изгибает рулон в круглый вид трубы. Потом круглые трубы посылаются в сварный ящик, где сварить тубы Сварочной машиной высокой частоты или твёрдого состояния. Сварные трубы будут формироваться в вид, который мы хотим (круглый/квадратный/прямоугольный и так далее) или фасонировать по машине фасонирования. В конце, трубы будут резаться и их вязать.
Применение:
| 1. Подводящая труба | 2. Нагревательная труба |
| 3. Технологический трубопровод низкого давления | 4. Противопожарный трубопровод низкого давления |
| 5. Канализационные трубы | 6. Стальная труба подмостки |
| 7. Защитная труба электрического провода и кабели | 8. Стальная труба структурной поддержки |
| 9. Стальные трубы промышленности | 10. Декоративная труба |
| 11. Трубы нефти и газа |
Процесс:

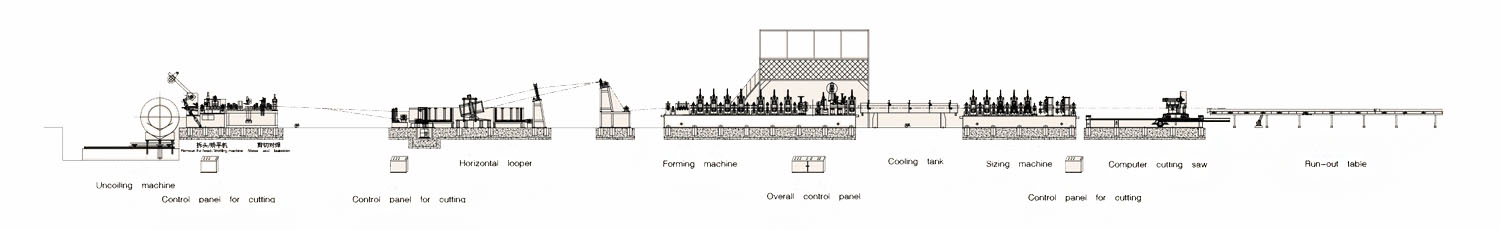

Катушка щели ---- Рулоноразматыватели ---- Ролик Амортизатора ---- Тянущий ролик и машина уравнителя ---- Сварщик резки ---- Хранение / Аккумулятор ---- Формирование ---- Сваривание ---- Охлаждение ---- Фасонирование ---- Пила резки ---- Выходной рольганг ---- Выполнение ---- Собирание и упаковка трубы
Конфигурация машины:
| Модель | RT90 | RT115 | RT115 to 140 | RT115 to 165 | RT165 | RT165 to 219 | RT219 |
| Диаметр сварной трубы (мм) | 32-127 | 32-127 | 48-140 | 48-165 | 50.8-165 | 79-219 | 89-219 |
| Размер квадратной трубы (Макс.) (мм) | 100×100 | 100×100 | 110×110 | 130×130 | 130×130 | 170×170 | 170×170 |
| Размер прямоу-гольной трубы (Макс.) (мм) | 80×120 | 80×120 | 100×120 | 120×140 | 120×140 | 140×200 | 140×200 |
| Толщина стены круглой трубы (мм) | 1.5-4.5 | 1.5-5.0 | 1.5-5.0 | 1.8-5.0 | 2.0-6.0 | 2.0-6.0 | 2.5-8.0 |
| Толщина стены квадратной /прямоу-гольной трубы (мм) | 1.5-3.5 | 1.5-4.0 | 1.5-4.0 | 1.8-4.0 | 2.0-5.0 | 2.0-5.0 | 2.5-6.0 |
| Скорость сварки трубы (м/мин) | 20-60 | 15-60 | 20-60 | 20-60 | 15-50 | 15-45 | 12-35 |
| Мощность главного мотора (кВт) | 132×2 | 132×2 | 160×2 | 160×2 | 200×2 | 200×2 | 220×2 |
| Мощно-сть высокой частоты (кВт) | 400 | 400 | 400 | 400 | 500 | 500 | 600 |
